Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-10 Origen:Sitio
Los adoquines táctiles y las franjas de pavimento táctiles son indicadores texturizados estandarizados de la superficie del suelo instalados en aceras, cruces de peatones y plataformas de tránsito para proporcionar información direccional crítica y advertencia de peligro a personas con discapacidad visual a través de la sensibilidad de los pies o el contacto con el bastón.
Sección | Resumen |
¿Qué es el pavimento táctil? | Una introducción a la definición fundamental de indicadores táctiles de la superficie del suelo, que describe su diseño técnico y su función como una solución de accesibilidad no visual para la infraestructura pública. |
Origen del pavimento táctil | Una descripción histórica que rastrea la invención de los bloques Tenji por Seiichi Miyake en Japón en 1965 y su posterior adopción internacional y evolución técnica hacia estándares modernos. |
Tipos de pavimento táctil (y sus finalidades) | Un desglose técnico de los diferentes perfiles de superficie, comparando específicamente ampollas de advertencia y líneas direccionales, incluidas sus dimensiones de ingeniería precisas y aplicaciones de materiales. |
¿Dónde se utiliza el pavimento táctil? | Un análisis de los entornos de instalación primaria, que detalla los requisitos arquitectónicos para centros de tránsito, aceras urbanas, edificios públicos y zonas peatonales compartidas. |
¿Por qué es importante el pavimento táctil? | Un examen de los impactos socioeconómicos y de seguridad de los sistemas táctiles, centrándose en el cumplimiento normativo, la prevención de lesiones y la integración de soluciones de acero inoxidable altamente duraderas. |
El pavimento táctil se refiere a un sistema de indicadores texturizados de la superficie del suelo diseñados para ayudar a los peatones ciegos o con discapacidad visual a navegar con seguridad en los espacios públicos.
Los indicadores táctiles de la superficie del suelo funcionan proporcionando retroalimentación sensorial que se puede sentir a través de las suelas de los zapatos o detectar con un bastón blanco. Estas superficies presentan distintos patrones en relieve que contrastan significativamente con el pavimento liso circundante. Al comunicar transiciones críticas de diseño espacial, estos indicadores previenen caídas accidentales en carriles de tránsito vehicular o fuera de los bordes elevados de las plataformas de tránsito. Dentro de la ingeniería civil moderna, los proyectos de infraestructura utilizan cada vez más de alta resistencia franjas de pavimento táctiles para garantizar la durabilidad física a largo plazo y el posicionamiento preciso en vías municipales de mucho tráfico.
El diseño estructural de estos indicadores se basa en una coherencia geométrica precisa para garantizar el cumplimiento de la accesibilidad universal en diferentes jurisdicciones regionales. Las especificaciones de ingeniería dictan la altura, el diámetro y el espaciado exactos de los perfiles elevados para garantizar que sean claramente reconocibles sin crear un peligro de tropiezo para personas con movilidad limitada o aquellos que usan cochecitos y sillas de ruedas. La producción industrial implica materiales diseñados para resistir una exposición ambiental intensa, que van desde poliuretano y caucho hasta metales de alta calidad como acero inoxidable y latón, dependiendo de si la instalación es interior o exterior.
Desde una perspectiva de planificación urbana, el pavimento táctil funciona como un componente crítico de los principios de diseño universal, transformando las señales visuales tradicionales en retroalimentación física y táctil. Este lenguaje táctil opera globalmente bajo marcos estandarizados para mantener la coherencia en las redes de transporte internacionales y los senderos públicos para caminar. La integración de contrastes de color de alta visibilidad mejora aún más la utilidad de estos indicadores para personas con pérdida parcial de la visión, cerrando la brecha entre las señales visuales absolutas y la guía estructural física.
Componente técnico | Especificaciones de materiales | Espesor común | Cumplimiento de estándares |
Placa base de superficie | Acero inoxidable 316 de grado marino/poliuretano. | 2,0 mm a 5,0 mm | ISO 23599/EN 1433 |
Inserción de patrón elevado. | Disco Antideslizante de Poliuretano Texturizado / Carborundo | 4,5 mm a 5,0 mm | AS/Nueva Zelanda 1428.4.1 |
Sistema de anclaje | Orificios para tornillos pretaladrados/pasadores roscados | Pernos M6 a M8 | DIN 7991 |
El origen del pavimento táctil se remonta a 1965, cuando el inventor japonés Seiichi Miyake desarrolló ladrillos texturizados para ayudar a un amigo con discapacidad visual a navegar por las calles urbanas.
Seiichi Miyake conceptualizó originalmente el sistema con el nombre de "bloques Tenji" o bloques braille, y utilizó sus fondos personales para fabricar el primer lote de tejas táctiles de hormigón. El 18 de marzo de 1967, la primera instalación de estos bloques en el mundo se produjo en un paso de peatones cerca de la Escuela para Ciegos de la Prefectura de Okayama en la ciudad de Okayama, Japón. Este despliegue inicial demostró un éxito inmediato en la reducción de las tasas de accidentes de peatones en las intersecciones, lo que llamó la atención de los Ferrocarriles Nacionales de Japón una década después. En 1975, el sistema táctil se convirtió en una instalación obligatoria en todas las principales plataformas ferroviarias japonesas, consolidando su lugar en la infraestructura de transporte público.
Tras su estandarización a nivel nacional en Japón, la tecnología se expandió internacionalmente a finales de los 80 y principios de los 90, cuando las naciones occidentales redactaron una legislación de accesibilidad moderna. La aprobación de la Ley de Estadounidenses con Discapacidades (ADA) en 1990 y mandatos de accesibilidad similares en Europa y Australia desencadenaron una extensa investigación sobre las dimensiones de los patrones optimizados. Este período marcó una transición de bloques de concreto primitivos a componentes modulares altamente especializados, lo que permitió a los ingenieros modernizar aceras de piedra históricas y plataformas de concreto existentes sin una demolición estructural completa.
Las innovaciones técnicas modernas han desplazado la producción de losetas de hormigón de gran masa a configuraciones metálicas simplificadas, particularmente en centros comerciales de alto tráfico. Los municipios de toda Europa occidental ahora especifican con frecuencia instalaciones metálicas discretas y de alta durabilidad sobre las tradicionales losas de hormigón para preservar las arquitecturas estéticas subyacentes y al mismo tiempo cumplir con los estándares de seguridad. Este cambio ha llevado a la adopción generalizada de tiras de pavimento táctiles individuales de acero inoxidable , que se perforan directamente en superficies de piedra de primera calidad para brindar longevidad estructural y una integración visual moderna.
Décadas de 1960 a 1970: bloques de hormigón fundido con gran masa, altas tasas de rotura bajo intensos ciclos de congelación y descongelación y disponibilidad limitada de colores.
Décadas de 1980 a 1990: baldosas de caucho y cloruro de polivinilo moldeadas por inyección, que introducen una pigmentación amarilla de seguridad vibrante pero experimentan una rápida degradación por rayos UV.
Década de 2000 al presente: unidades modulares de latón y acero inoxidable 316 fresado en estado sólido, que ofrecen una resistencia al desgaste óptima, estabilidad química y una integración arquitectónica precisa.

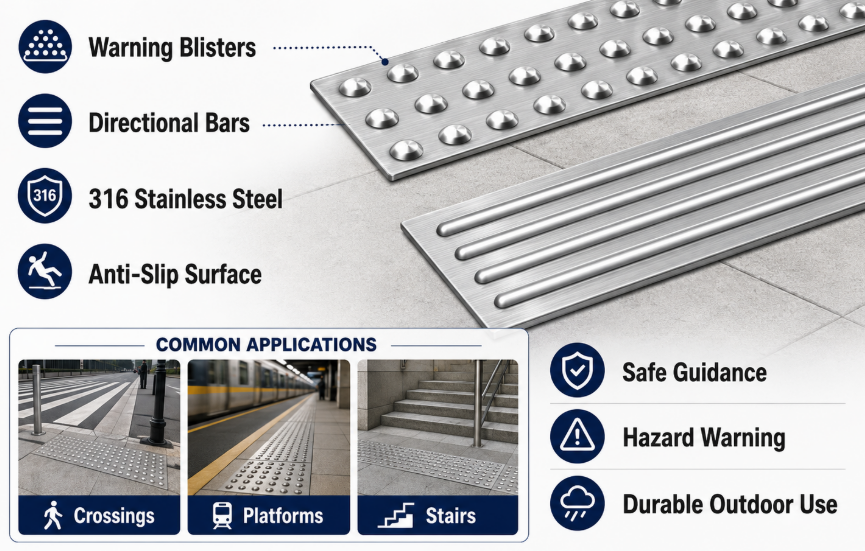

Las dos clasificaciones principales de pavimento táctil son indicadores de advertencia, que señalan peligros inmediatos, e indicadores direccionales longitudinales, que guían a los usuarios por un camino seguro de viaje.
Los indicadores tipo ampolla de advertencia, también conocidos como mosaicos de cúpula truncada, cuentan con pequeños conjuntos de cúpulas elevadas dispuestas en estrictos patrones de cuadrícula para comunicar una orden de parada definitiva. Cuando un peatón con discapacidad visual pisa una zona de ampollas de advertencia, la sensación específica a través de sus zapatos indica un próximo cambio de elevación o una zona de conflicto vehicular activa. Los indicadores direccionales, por el contrario, utilizan barras alargadas paralelas, de superficie plana, alineadas en la dirección del recorrido de los peatones para trazar una ruta peatonal continua y sin obstáculos a través de complejas plazas públicas y pasillos de tránsito.
El diseño de pistas direccionales implica distintos perfiles geométricos que permiten que un bastón blanco se deslice suavemente entre las crestas paralelas sin engancharse, estableciendo una pista física intuitiva. Las agencias de adquisiciones europeas seleccionan con frecuencia tiras de pavimento táctiles individuales de acero inoxidable con crestas lineales para terminales de transporte interiores debido a su integración estética limpia y su baja resistencia a la rodadura para equipaje con ruedas. Mientras tanto, los patrones de advertencia requieren parámetros específicos de espaciado del domo para evitar la inestabilidad de la silla de ruedas y al mismo tiempo ofrecer alertas sensoriales inequívocas a los peatones.
Además de estos perfiles fundamentales, los subtipos especializados incluyen patrones de ampollas desplazados para bordes de andenes ferroviarios e indicadores en forma de rombo para límites de tránsito de trenes ligeros. El perfil de ingeniería preciso de cada variante garantiza que los usuarios no confundan una ruta de guía general con un peligro de borde inminente, manteniendo una claridad sistémica absoluta. La combinación de estos perfiles permite a los planificadores urbanos construir redes de navegación completas y no visuales a través de complejos sistemas de tránsito multimodal.
Tipo de perfil de indicador | Altura de la cúpula/barra | Espaciado de centro a centro | Diámetro superior/ancho | Propósito primario de ingeniería |
Cúpulas Truncadas (Blister) | 5,0 milímetros | 50 milímetros | 25mm | Demarcación de fronteras de pasos de peatones y bajadas de andenes |
Blíster ferroviario compensado | 4,8 milímetros | 60mm | 30 milímetros | Advertencia por bordes de andén de trenes de alta velocidad más allá de las líneas estándar |
Barras direccionales (pana) | 5,0 milímetros | 50 milímetros | 35 milímetros | Indicación de un camino seguro y continuo a través de espacios urbanos abiertos. |
Preferencias del mercado europeo: los arquitectos europeos favorecen en gran medida las configuraciones de acero inoxidable grado 316 con inserciones antideslizantes de carborundo, enfatizando el minimalismo arquitectónico, la preservación de edificios históricos y la resistencia al desgaste a largo plazo.
Preferencias del mercado de América del Norte: Los proyectos priorizan en gran medida las losetas de poliuretano de color amarillo de seguridad de alto contraste con estructuras anchas de cúpula truncada para cumplir con los estrictos requisitos de visibilidad y espaciado de la ADA.
Preferencias del mercado asiático: Los sectores industriales utilizan una combinación de tejas de hierro fundido de alta durabilidad para cruces peatonales públicos al aire libre e indicadores de caucho sintético para densas redes de metro interiores.
El pavimento táctil se instala estratégicamente en los principales puntos de contacto de la infraestructura, incluidos los bordes de las plataformas de tránsito, los bordillos de los cruces peatonales, los escalones y los caminos complejos de los edificios públicos.
La zona de despliegue principal para indicadores táctiles de la superficie del suelo se encuentra en el límite de transición entre pasarelas peatonales seguras y vías vehiculares activas. En las intersecciones de calles estándar, bajar la acera para crear una rampa accesible y nivelada elimina el paso físico en el que históricamente dependían los peatones ciegos para identificar el borde de la calle. La instalación de un campo profundo de cúpulas de advertencia truncadas a lo largo de todo el ancho de la rampa restablece este límite físico crucial, evitando que los peatones se incorporen directamente al tráfico.
En las estaciones de ferrocarril, metro y tren ligero, los indicadores táctiles corren paralelos al borde de la vía a una distancia estricta y legalmente obligatoria desde el punto de bajada del andén. Esta barrera continua proporciona un amortiguador de seguridad esencial, evitando que los pasajeros pasen por la zona de espera segura mientras se concentran en los trenes que se aproximan o se dirigen a las multitudes. En amplios espacios abiertos como plazas cívicas, terminales de aeropuertos y patios universitarios, se trazan caminos direccionales para conectar las puertas de entrada principales directamente con los mostradores de información, mostradores de venta de boletos y huecos de ascensores accesibles.
Además, las estructuras públicas de varios niveles requieren instalaciones táctiles en la parte superior de cada tramo de escaleras, rellano de escaleras mecánicas y transición de rampa. Esto advierte a los peatones sobre un cambio inmediato en la pendiente vertical, lo que reduce el riesgo de tropezones y caídas accidentales. Para instalaciones exteriores de servicio pesado sujetas a quitanieves y maquinaria de barrido de calles, los departamentos de ingeniería rutinariamente especifican tiras de pavimento táctiles de acero profundamente ancladas para evitar que los indicadores individuales se desprendan del sustrato de concreto subyacente bajo estrés mecánico extremo.
Cruces de peatones a nivel: instalados en todo el ancho de los bordillos caídos, colocados perpendicularmente a la dirección del cruce para establecer una línea límite clara.
Andenes de tren y metro: retroceda exactamente entre 500 mm y 800 mm desde el borde del andén, utilizando colores de alto contraste para ayudar a los pasajeros con baja visión.
Demarcaciones de paradas de autobús: integradas directamente en las zonas de embarque de pasajeros para ayudar a los viajeros con discapacidad visual a ubicar las puertas principales de entrada del autobús de manera eficiente.
Descansillos de escalera superior e inferior: colocados a una distancia de advertencia exacta antes del primer escalón para evitar caídas accidentales en transiciones verticales empinadas.
El pavimento táctil es fundamental porque garantiza la movilidad independiente y la seguridad personal de millones de personas ciegas y con discapacidad visual que navegan en espacios públicos.
Sin indicadores táctiles estandarizados, navegar por las ciudades modernas presentaría desafíos graves y potencialmente mortales para los peatones con pérdida de visión. La eliminación de barreras arquitectónicas tradicionales, como los bordillos elevados, crea un entorno inclusivo para los usuarios de sillas de ruedas, pero sin darse cuenta elimina señales estructurales vitales para las personas ciegas. Los sistemas táctiles restauran esta conciencia espacial, permitiendo a las personas con discapacidad visual viajar de forma independiente para trabajar, estudiar y vivir la vida diaria sin necesidad de asistencia personal constante.
Desde una perspectiva de responsabilidad municipal y planificación urbana, la integración de estos indicadores es esencial para mitigar las reclamaciones por lesiones de peatones y cumplir con los estándares internacionales de accesibilidad. No instalar superficies de advertencia adecuadas en transiciones de grados o plataformas de tránsito peligrosas puede generar vulnerabilidades legales significativas para las agencias de tránsito y los gobiernos locales. La utilización de materiales robustos como el acero inoxidable garantiza que estas características de seguridad críticas sigan funcionando durante toda la vida útil de la infraestructura de hormigón circundante.
Además, los sistemas de pavimento táctil brindan beneficios funcionales a la población peatonal en general, incluidas las personas distraídas que miran dispositivos móviles o navegan en condiciones de poca luz. Los esquemas de color de alto contraste ofrecen límites espaciales útiles para las personas mayores que experimentan pérdida de visión relacionada con la edad. Invertir en sistemas táctiles duraderos y de alta calidad ayuda a los municipios a establecer espacios públicos resilientes y preparados para el futuro que cumplan con los compromisos de accesibilidad universal.
Principios operativos y de mantenimiento : Para preservar la efectividad estructural, los equipos de mantenimiento deben inspeccionar las superficies táctiles trimestralmente para detectar holguras estructurales o elementos faltantes del domo, que pueden crear peligro de tropiezo. La acumulación de suciedad, barro y hielo debe eliminarse periódicamente mediante lavado a alta presión o descongeladores químicos no corrosivos, ya que la acumulación de escombros llena los espacios entre los patrones elevados y reduce el contraste táctil que sienten los peatones. Cuando se utilizan indicadores lineales de acero inoxidable, los ingenieros deben verificar que los pasadores de anclaje internos permanezcan firmemente adheridos al sustrato del pavimento mediante adhesivos epóxicos de grado industrial, evitando el movimiento bajo tráfico intenso de peatones y vehículos de servicio.
