Impactos invisibles del pavimento táctil mal aplicado

La mala aplicación del pavimento táctil compromete gravemente la seguridad de los peatones, interrumpe el reconocimiento táctil de los navegantes con discapacidad visual, introduce riesgos físicos de tropiezo y socava el cumplimiento normativo de accesibilidad en toda la infraestructura municipal y comercial.

De un vistazo

¿Cómo interpretan los pavimentos táctiles las personas con discapacidad visual?

Los peatones con discapacidad visual interpretan el pavimento táctil a través de retroalimentación somatosensorial transmitida a través de mecanorreceptores de la planta del pie y vibraciones cinéticas generadas mediante barridos con bastones largos.

Los indicadores táctiles de la superficie del suelo funcionan como un sistema de comunicación no visual esencial en entornos de transporte público, paisajes urbanos y edificios comerciales. El pie humano contiene mecanorreceptores especializados, específicamente los corpúsculos de Meissner y los corpúsculos de Pacini, capaces de detectar cambios discretos en la elevación de la superficie, la textura y la frecuencia del perfil. Cuando una persona con discapacidad visual pisa una superficie táctil, la deformación mecánica de la suela del zapato transmite distintas ondas de presión directamente a estos receptores cutáneos. Esto permite la identificación instantánea de patrones táctiles específicos, lo que permite al usuario diferenciar entre rutas de guía direccional y advertencias de peligro inmediatas sin depender de señales visuales.

Como complemento a la transmisión táctil de la planta del pie se encuentra el bastón largo, que sirve como sonda sensorial extendida. A medida que la punta del bastón recorre el suelo, la resistencia mecánica, la resonancia y el tono acústico producidos por los llamativos perfiles táctiles elevados producen datos espaciales críticos. Las cúpulas truncadas elevadas producen resonancia de impacto de alta frecuencia y un arrastre físico distintivo, lo que indica un límite o peligro inmediato. Por el contrario, las crestas alargadas lineales permiten que la punta del bastón se deslice suavemente a lo largo de canales paralelos, estableciendo un camino táctil continuo. La combinación de percepción sensorial plantar y dinámica de la punta del bastón forma una interfaz sensorial bimodal en la que los navegantes táctiles experimentados confían para una orientación espacial rápida y autónoma.

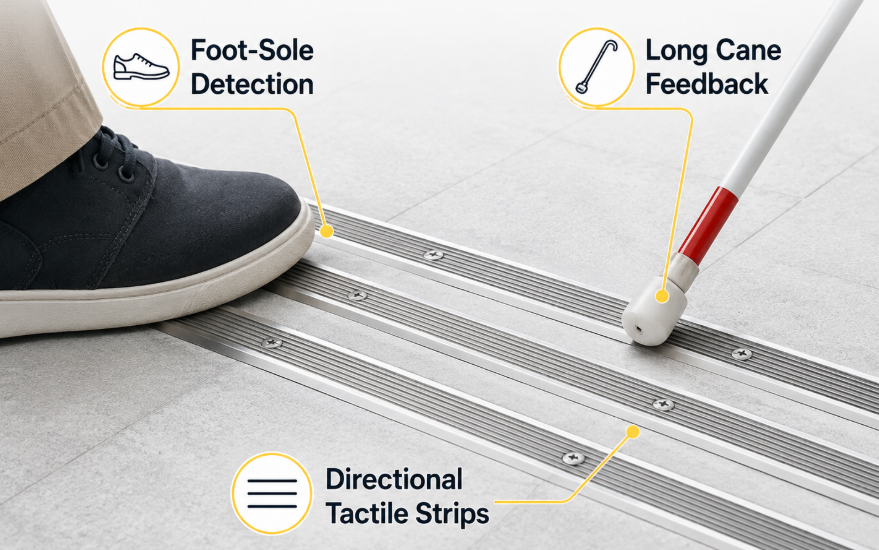

En entornos de tránsito de alta densidad, la ingeniería arquitectónica moderna incorpora con frecuencia elementos arquitectónicos discretos, como tiras táctiles individuales , para proporcionar orientación direccional. Desde una perspectiva de ingeniería, estas unidades individuales deben mantener tolerancias de altura precisas (normalmente de 4,0 mm a 5,0 mm por encima del sustrato circundante) y un espaciado de paso constante. Si los perfiles táctiles exhiben una altura inferior al estándar o una geometría inconsistente, las señales mecánicas recibidas tanto por las plantas de los pies como por los bastones largos se vuelven silenciadas o ambiguas. Esto degrada la velocidad de procesamiento, aumenta la carga cognitiva y compromete la seguridad de los peatones durante la navegación a través de plataformas de tránsito concurridas e intersecciones urbanas complejas.

Los patrones del pavimento táctil

Los patrones de pavimento táctiles se clasifican en superficies de advertencia de cúpula truncada, indicadores de peligro con parte superior plana, canales direccionales sinusoidales y perfiles de guía lineal continuos diseñados para transmitir instrucciones espaciales estandarizadas.

La estandarización de los patrones táctiles del pavimento es fundamental para el diseño de accesibilidad universal. Los indicadores de superficie del suelo se dividen en dos categorías funcionales: indicadores de advertencia e indicadores direccionales. Los indicadores de advertencia cuentan con cúpulas truncadas elevadas dispuestas en patrones de cuadrícula. Su principal objetivo de ingeniería es señalar una bajada que se aproxima, un bordillo de carretera, un borde de plataforma ferroviaria o un peligro elevado. La geometría física de las cúpulas truncadas (incluido el diámetro superior, el diámetro de la base, la transición del radio de la parte superior a la base y la altura vertical) está definida rígidamente por los estándares de accesibilidad global para garantizar una detección táctil inequívoca en varios tipos de calzado.

Los indicadores direccionales utilizan crestas lineales alargadas y planas o perfiles sinusoidales alineados paralelos a la dirección de viaje prevista. Estos perfiles lineales guían a los peatones por caminos seguros a través de grandes espacios abiertos, como plazas peatonales, terminales de aeropuertos y zonas de tránsito, manteniendo a los usuarios alejados de peligros peligrosos u obstáculos estructurales. El ancho, el espaciado y el perfil transversal de estas crestas lineales están diseñados para guiar las puntas largas de los bastones y las plantas de los pies suavemente a lo largo del eje de desplazamiento designado. Cuando un usuario necesita cambiar de dirección, las rutas direccionales se cruzan con mosaicos táctiles de advertencia o puntos de decisión, señalando un nodo de ruta.

Para garantizar una durabilidad a largo plazo y una estabilidad dimensional precisa en instalaciones comerciales exigentes, los especificadores frecuentemente recurren a componentes de ingeniería montados en superficie. La instalación de tiras táctiles individuales de acero inoxidable o aluminio sólido para cumplir con la accesibilidad permite a los arquitectos incorporar guías táctiles de alto rendimiento directamente en sustratos de pisos de primera calidad como mármol, granito u hormigón pulido. Estos componentes combinan una integridad estructural robusta con una integración estética refinada, cumpliendo con los estándares internacionales de guía táctil y al mismo tiempo manteniendo una alta resistencia al tráfico peatonal intenso, cargas de equipaje rodantes y regímenes agresivos de limpieza de mantenimiento.

Principio de funcionamiento y mecánica de instalación: Los indicadores lineales montados en superficie funcionan creando canales táctiles continuos de alta fricción que guían las puntas de los bastones largos a través de un seguimiento mecánico mientras generan distintos diferenciales de presión plantar. Durante la instalación, la profundidad del sustrato estructural y la coincidencia del coeficiente de expansión deben controlarse estrictamente para evitar la delaminación térmica o el levantamiento de los bordes bajo cargas pesadas de las ruedas.

Problemas comunes

Los problemas comunes en los pavimentos táctiles surgen de una selección incorrecta del perfil, una mala alineación dimensional, un contraste visual inadecuado, una rápida degradación del material y fallas físicas en la instalación.

A pesar de los estrictos códigos de construcción internacionales, los estudios de campo de la infraestructura de tránsito municipal revelan defectos frecuentes en las instalaciones de indicadores táctiles del suelo. Un modo principal de falla estructural es la delaminación de los bordes y la falla de la unión del sustrato. Cuando se instalan losetas táctiles aplicadas en la superficie o tiras de poliuretano adaptadas utilizando adhesivos de calidad inferior o sobre sustratos de concreto mal preparados, la entrada de humedad y los ciclos de congelación y descongelación provocan rápidamente la desunión. Los componentes táctiles sueltos crean graves riesgos de tropiezo para todos los peatones, anulando por completo su función de seguridad prevista.

Otro problema frecuente es la geometría de diseño inadecuada y la desalineación espacial. Los caminos táctiles deben seguir rutas continuas y lógicas que mantengan una separación clara de las columnas estructurales, el mobiliario urbano, las señales y las cubiertas de servicios públicos. En muchos proyectos municipales mal ejecutados, los indicadores táctiles direccionales conducen a los peatones directamente hacia postes de luz, obstáculos bajos o rejillas de drenaje. Además, los puntos de terminación inadecuados (donde un camino táctil termina abruptamente en medio de una vasta plaza sin un nodo de decisión designado) dejan a los navegantes con discapacidad visual desorientados y varados en zonas de mucho tráfico.

El desgaste del material y la pérdida de resistencia al deslizamiento también representan puntos críticos de falla. Los indicadores táctiles de plástico de baja calidad o mal recubiertos se degradan rápidamente bajo la exposición a los rayos UV, el tráfico pesado de peatones y la maquinaria de limpieza mecánica. A medida que el perfil táctil elevado se desgasta por debajo de las alturas funcionales obligatorias (menos de 3,0 mm), la sensibilidad plantar cae significativamente, haciendo que la instalación sea indetectable. Además, las superficies desgastadas pierden su microtextura, lo que convierte las suaves cúpulas de metal o plástico en superficies extremadamente resbaladizas durante condiciones climáticas húmedas, lo que provoca accidentes por resbalones y caídas de peatones.

Patrones táctiles confusos

Se producen patrones táctiles confusos cuando se instalan geometrías de mosaico no estandarizadas, espaciamiento inconsistente de la cúpula o orientaciones direccionales conflictivas dentro de un solo corredor peatonal. Cuando las cúpulas truncadas destinadas a las advertencias de peligro se intercalan con barras lineales direccionales sin zonas de transición adecuadas, los peatones con discapacidad visual reciben información sensorial contradictoria. Esta confusión de patrones rompe el modelo de mapeo mental del usuario, obligándolo a pausar, reevaluar o abandonar la vía táctil por completo debido a preocupaciones de seguridad.

Además, los errores de campo durante la adaptación de losetas a menudo resultan en una continuidad rota del patrón. Unir baldosas de diferentes fabricantes con diferentes inclinaciones de cúpula (por ejemplo, mezclar una rejilla de centro a centro de 50 mm con una rejilla de centro a centro de 67 mm) crea texturas superficiales caóticas. Para una persona que navega mediante presión plantar o un bastón largo, estas inconsistencias geométricas imitan señales de peligro personalizadas o daños superficiales localizados, generando ansiedad innecesaria y ralentizando el flujo de tránsito peatonal a través de concurridos centros intermodales.

Para eliminar la confusión de patrones, las normas internacionales dictan un espaciamiento espacial preciso y una separación funcional clara entre las zonas de alerta y las rutas de orientación. Los proyectos arquitectónicos de alto tráfico requieren componentes fabricados con tolerancias dimensionales ultra estrictas. Los especificadores modernos frecuentemente utilizan líneas de tiras de pavimentación táctiles de aluminio de alta resistencia con incrustaciones de carborundo para brindar una guía lineal de alta definición. El compuesto de superficie de carborundo contrastante ofrece una distinción visual superior y un coeficiente de fricción ultra alto, lo que garantiza que la retroalimentación direccional se distinga inmediatamente del pavimento liso circundante o de las losas de advertencia de cúpula truncada.

Pavimentación en blister en línea y pavimentación en blister compensada

El pavimento blister en línea presenta cúpulas truncadas dispuestas en una cuadrícula cuadrada precisa alineada paralela y perpendicular a la dirección de la marcha. Este patrón está reservado específicamente para cruces de peatones controlados, rampas de acera e intersecciones de carreteras controladas. La alineación de la rejilla permite que las puntas de los bastones largos pasen suavemente entre las filas de domos cuando se aproximan paralelas al cruce, al mismo tiempo que presentan una advertencia táctil inconfundible bajo los pies antes de ingresar a una calzada vehicular.

Por el contrario, el pavimento tipo ampolla desplazado presenta cúpulas truncadas dispuestas en filas diagonales escalonadas, donde cada línea alternativa de cúpulas está desplazada media distancia de inclinación. El pavimento ampollado compensado está estrictamente especificado para bordes de plataformas de trenes ligeros y trenes pesados, bajadas de peatones no controladas y terminales de ferry. La geometría de desplazamiento diagonal crea una resistencia mecánica continua contra barridos de bastón largo desde cualquier ángulo de aproximación, proporcionando una alerta de peligro intensa e inconfundible que advierte al usuario que se está acercando a un borde no controlado con una caída severa.

La aplicación incorrecta de estas dos configuraciones distintas de ampollas crea riesgos de seguridad catastróficos. La instalación de pavimento ampollado en línea en los bordes de los andenes del tren permite que las puntas de los bastones que se barren en ciertos ángulos se deslicen entre los canales del domo sin registrar la caída inminente, lo que provoca caídas accidentales del andén. Por el contrario, el uso de pavimento ampollado desplazado en cruces de peatones controlados estándar envía una falsa alerta de "borde no administrado" a los navegantes experimentados, causando dudas y confusión innecesarias en las intersecciones de calles controladas.

Pavimentación de pana y pavimentación de guía direccional

El pavimento de pana consta de crestas redondeadas continuas con secciones transversales semicirculares instaladas transversalmente en la dirección de acceso. Su único propósito es señalar un peligro específico que requiere precaución inmediata, como la parte superior o inferior de un tramo de escaleras, la aproximación a un paso a nivel o el rellano de una escalera mecánica. Las crestas transversales redondeadas obligan al peatón a detenerse y evaluar su entorno inmediato antes de seguir adelante.

El pavimento de guía direccional utiliza crestas trapezoidales o de cima plana que corren paralelas a la línea de viaje designada. A diferencia de las superficies de pana, las crestas de guía direccional cuentan con cimas planas más anchas y valles de canales definidos, diseñados para guiar las puntas de los bastones y las suelas de los zapatos de forma segura a lo largo de un camino prescrito a través de espacios amplios. No señalan un peligro; más bien, sirven como un vector de navegación física continua que conecta los principales puntos de origen y destino, como las entradas a las estaciones y las barreras de venta de boletos.

Confundir el pavimento peligroso de pana con el pavimento de guía direccional representa una falla de diseño crítica. Si se instalan barras direccionales de parte superior plana en la parte superior de una escalera en lugar de crestas transversales de pana, los peatones con discapacidad visual interpretarán la superficie como un camino continuo seguro, avanzando a velocidad normal y cayendo por las escaleras. La distinción precisa del perfil (específicamente crestas de peligro transversales redondeadas versus barras de guía longitudinales con parte superior plana) es fundamental para mantener la integridad de la seguridad estructural.

Aplicar pavimento táctil donde no es necesario

La aplicación de pavimento táctil en áreas sin riesgos físicos o complejidad de navegación crea una sobrecarga sensorial, degrada la eficiencia del recorrido de los peatones, aumenta los costos de instalación y reduce la autoridad percibida de las advertencias táctiles.

En un esfuerzo por lograr el cumplimiento normativo, los arquitectos y planificadores municipales bien intencionados a veces sobreespecifican el pavimento táctil en caminos peatonales enteros donde las señales arquitectónicas tradicionales (como los bordes de las paredes, los bordes de las plantas o las costas naturales) ya están presentes. La instalación excesiva de indicadores táctiles en la superficie del suelo crea "desorden sensorial" bajo los pies. Cuando los peatones con discapacidad visual se encuentran con indicadores táctiles continuos y no esenciales, aumenta el umbral cognitivo necesario para identificar verdaderas advertencias de peligros críticos, lo que provoca fatiga sensorial y una reducción de la vigilancia general.

Además, la colocación excesiva de perfiles táctiles elevados introduce impedimentos físicos innecesarios para otros grupos de peatones. Los campos de cúpula táctiles de alta densidad crean problemas de vibración y resistencia mecánica para usuarios de sillas de ruedas, personas que empujan cochecitos, viajeros con equipaje con ruedas y ciudadanos mayores que utilizan andadores con ruedas. En condiciones de humedad, los campos expansivos de losetas táctiles sintéticas pueden reducir la tracción general del pie si se utilizan plásticos de baja fricción, lo que genera riesgos de resbalones para el público en general.

Desde la perspectiva de la gestión del ciclo de vida de las instalaciones, el pavimento táctil innecesario aumenta los gastos de capital y los gastos generales de mantenimiento continuo. Las especificaciones de ingeniería modernas favorecen intervenciones específicas y de mínimo impacto. El uso de componentes de superficie individuales diseñados con precisión, como indicadores táctiles individuales de acero inoxidable o aluminio de perfil bajo, permite a los administradores de instalaciones crear rutas de guía elegantes y de alta eficiencia que cumplan con los estándares de accesibilidad sin saturar el espacio del piso ni comprometer la integridad estructural del piso.

Consejos de mantenimiento y ciclo de vida: para evitar saturar el espacio arquitectónico, realice una auditoría sensorial preliminar que mapee las costas naturales de los edificios antes de especificar rutas táctiles. Asegúrese de que los indicadores táctiles metálicos o compuestos instalados se inspeccionen semestralmente para determinar la retención de torsión en los anclajes mecánicos y la integridad del grano antideslizante de la superficie.

Usar pavimento táctil del color equivocado

El uso de pavimento táctil con un contraste de luminancia insuficiente en relación con el sustrato circundante hace que la instalación sea invisible para los peatones con baja visión, violando los estándares fundamentales de accesibilidad.

Un error común en el diseño urbano es que el pavimento táctil es utilizado exclusivamente por personas totalmente ciegas que dependen exclusivamente del tacto y el sonido. En realidad, más del 80% de las personas con discapacidad visual registradas poseen visión residual, y dependen en gran medida de un alto contraste de luminancia visual para identificar advertencias de peligro y caminos direccionales a distancia. El contraste de luminancia se calcula en función del diferencial del valor de reflectancia de la luz (LRV) entre la superficie táctil y el material de pavimento adyacente. Cuando la diferencia de LRV cae por debajo de los umbrales mínimos requeridos (normalmente entre un 30% y un 50% de contraste depende de las condiciones de luz), los navegantes con baja visión ya no pueden detectar visualmente los indicadores táctiles del suelo.

La instalación de mosaicos táctiles monocromáticos, como indicadores táctiles de color gris oscuro sobre granito de carbón oscuro, genera graves fallas de accesibilidad. En ambientes interiores con poca iluminación o ambientes nocturnos húmedos al aire libre, los peatones con baja visión pierden la capacidad de detectar zonas de peligro antes de pisarlas. Por el contrario, especificar acabados metálicos reflectantes demasiado brillantes sin tratamientos superficiales antideslumbrantes puede crear reflejos especulares intensos bajo la luz solar intensa o focos elevados, cegando a los usuarios con baja visión y distorsionando la percepción de la profundidad.

Lograr un contraste de luminancia óptimo requiere una selección precisa del material basada en pruebas LRV. En la arquitectura comercial moderna, la mezcla de materiales contrastantes produce un rendimiento óptimo. La utilización de rellenos de carborundo negro u oscuro de alto contraste incrustados dentro de carcasas de aluminio plateado pulido o acero inoxidable garantiza un alto contraste visual con los pisos interiores de colores claros y un fuerte agarre táctil. Este enfoque de doble acción ofrece una alta claridad visual para usuarios con baja visión y una sólida respuesta física bajo los pies.

El impacto negativo de un pavimento táctil mal aplicado

La mala aplicación de pavimentos táctiles provoca graves lesiones físicas a los peatones, responsabilidades por incumplimiento legal para los propietarios de activos, altos costos de reconstrucción y una profunda exclusión social para los ciudadanos con discapacidad visual.

La principal consecuencia de una instalación defectuosa de pavimentos táctiles es el daño físico. Cuando falta una loseta de advertencia de peligro, está desalineada o usa un perfil incorrecto, una persona con discapacidad visual puede saltar directamente del borde del andén de un tren, caerse por un tramo de escaleras sin protección o caminar hacia un tráfico vehicular intenso. Por el contrario, los bordes de las baldosas delaminadas o los perfiles excesivamente elevados representan un grave peligro de tropiezo para los peatones de edad avanzada, lo que provoca fracturas, lesiones en la cabeza y reclamaciones por lesiones personales graves contra las autoridades municipales y los propietarios de instalaciones privadas.

Desde una perspectiva legal y financiera, las instalaciones táctiles que no cumplen con las normas exponen a los propietarios de edificios, contratistas y autoridades municipales a responsabilidades legales sustanciales. La legislación moderna sobre discapacidad en Europa, América del Norte y la región de Asia y el Pacífico exige un estricto cumplimiento de los estándares de diseño universal. Los edificios y centros de tránsito que no pasan las auditorías de accesibilidad corren el riesgo de retrasos en los permisos de ocupación, multas administrativas sustanciales y costosos proyectos de reconstrucción civil ordenados por los tribunales. Reemplazar miles de paneles táctiles instalados incorrectamente después de la puesta en servicio del edificio genera gastos importantes y provoca graves interrupciones en el servicio.

Más allá de las ramificaciones legales y financieras, el pavimento táctil mal aplicado cobra un alto costo social. Cuando los ciudadanos con discapacidad visual experimentan redes táctiles confusas, peligrosas o defectuosas, su confianza en la infraestructura pública colapsa. Esta pérdida de confianza restringe la movilidad independiente, lo que obliga a las personas a depender de asistencia personal o evitar los espacios públicos por completo. Garantizar una precisión técnica absoluta, seleccionar materiales de primera calidad y aplicar una estricta supervisión de ingeniería durante la instalación de pavimentos táctiles no es simplemente un requisito reglamentario: es un compromiso fundamental con la seguridad, la accesibilidad y la dignidad humana.
