¿Cuál es el propósito de las tiras táctiles para pisos y dónde se instalan normalmente?

Las franjas táctiles del piso, también conocidas como indicadores táctiles direccionales de la superficie del suelo (TGSI), tienen el propósito principal de guiar a los peatones con discapacidad visual a lo largo de un camino seguro y al mismo tiempo advertirles sobre peligros próximos, cambios de dirección o puntos de decisión. Por lo general, se instalan a lo largo de plataformas de tránsito, aceras públicas, entradas de edificios, rellanos de escaleras, accesos de escaleras mecánicas y corredores comerciales de gran afluencia.

De un vistazo

Introducción a las tiras táctiles para pisos

Las tiras de piso táctiles son perfiles de superficie lineales elevados instalados en superficies para caminar para proporcionar orientación direccional y guía física a los peatones con discapacidad visual.

Estos elementos arquitectónicos especializados forman parte de una red más amplia conocida como indicadores táctiles de la superficie del suelo (TGSI). Mientras que las tiras táctiles direccionales presentan nervaduras largas y paralelas alineadas con la ruta de desplazamiento recomendada, los indicadores táctiles de advertencia utilizan cúpulas o montantes truncados para indicar una parada inminente o un cambio de elevación peligroso. Cuando una persona con discapacidad visual camina sobre una superficie equipada con tiras táctiles, las barras lineales elevadas producen una retroalimentación física distinta a través de la suela del zapato y mediante el contacto con el bastón largo.

Desde una perspectiva de ingeniería, las tiras de piso táctiles deben equilibrar la resiliencia estructural, la resistencia al deslizamiento, el contraste de luminancia y la integración estética. En los proyectos arquitectónicos modernos, es esencial una integración fluida con los sustratos existentes, como granito pulido, mármol, terrazo, baldosas de cerámica u hormigón visto. En lugar de actuar como obstrucciones visuales, las modernas tiras táctiles direccionales son componentes de construcción diseñados con precisión y fabricados con estrictas tolerancias dimensionales.

En arquitectura comercial, planificación del transporte público e infraestructura municipal, las soluciones direccionales de alta calidad, como las tiras táctiles de alta resistencia, garantizan una guía ininterrumpida durante décadas de tráfico peatonal continuo y exposición ambiental adversa.

Propósitos principales de las tiras de piso táctiles

El objetivo principal de las franjas táctiles en el piso es establecer una orientación direccional continua y una navegación peatonal segura para personas con discapacidad visual.

Las tiras táctiles direccionales actúan como una cuadrícula de guía intuitiva a nivel del suelo. Al colocar barras elevadas paralelas a lo largo de la dirección de la marcha, los peatones que utilizan un bastón largo pueden seguir fácilmente la línea central de un camino sin desviarse hacia zonas vehiculares peligrosas, barreras de construcción u obstáculos estructurales. El perfil de cresta continuo permite que la punta de la caña se deslice suavemente a lo largo del valle entre las barras, brindando retroalimentación sensorial inmediata y sin fatiga.

Además, las franjas táctiles direccionales del piso designan rutas seguras designadas en lugares públicos amplios donde los puntos de referencia visuales están distantes o ausentes. En las terminales de aeropuertos, en las enormes explanadas de trenes y en los centros comerciales, los espacios abiertos pueden provocar una grave desorientación en las personas ciegas. La instalación de tiras táctiles proporciona una ruta física confiable que conecta los puntos de entrada principales con las puertas de venta de boletos, los mostradores de atención al cliente, las salidas de emergencia y las zonas de embarque de las plataformas.

Además de guiar el camino, las franjas táctiles del suelo actúan como marcadores de orientación cuando se cruzan con postes de advertencia. Cuando un peatón se encuentra con una serie transversal de franjas direccionales, indica un giro, un ramal de ruta o la llegada a una característica clave de la instalación. Para los promotores comerciales y las autoridades del sector público, la integración de tiras táctiles que cumplan con las normas mitiga la responsabilidad, satisface los mandatos legales de accesibilidad y ofrece inclusión universal en todos los entornos urbanos.

Tipos clave y especificaciones estructurales

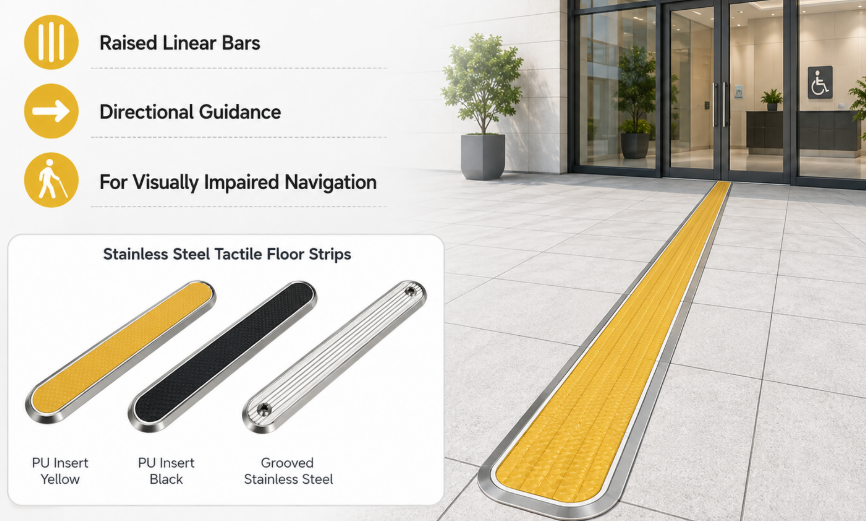

Las tiras de piso táctiles se clasifican en perfiles de barra compuesta, de superficie lisa, ranurados y de relleno de carborundo, diseñados para aplicaciones específicas en interiores y exteriores.

La selección del perfil de tira táctil correcto depende de las condiciones ambientales, la intensidad del tráfico peatonal, las demandas de resistencia al deslizamiento y los requisitos de diseño arquitectónico. Los perfiles de metal sólido fabricados con acero inoxidable de grado 316 o aluminio arquitectónico extruido ofrecen un atractivo estético y una longevidad superiores. Estos bares se especifican con frecuencia para sedes corporativas de alto nivel, vestíbulos de museos y terminales de aeropuertos internacionales.

Para mejorar la tracción en climas húmedos y la seguridad contra resbalones, las tiras táctiles avanzadas incorporan rellenos abrasivos de carborundo o ranuras superficiales profundamente diseñadas. Los perfiles de relleno de alta fricción ofrecen altos valores de prueba de péndulo (PTV), lo que evita incidentes de resbalones y caídas en plataformas de tránsito mojadas o heladas. Para infraestructura exterior especializada donde se prioriza la rentabilidad y la implementación rápida, las tiras táctiles de poliuretano (PU) o poliolefina de alta durabilidad ofrecen soluciones flexibles estabilizadas contra los rayos UV.

Los especificadores que buscan una resistencia óptima al deslizamiento en pasarelas exteriores expuestas con frecuencia seleccionan perfiles de aluminio de ingeniería, como líneas de tiras de pavimentación táctiles con relleno de carborundo, que combinan una resistencia estructural liviana con inserciones de superficie antideslizante de alta tracción.

Ubicaciones típicas de instalación

Se instalan tiras de piso táctiles a lo largo de plataformas de tránsito, vestíbulos de edificios, pasillos peatonales, rellanos de escaleras y transiciones de piso peligrosas.

1. Terminales de tránsito ferroviario y de autobuses: en andenes de trenes, vestíbulos de metro y estaciones de autobuses de tránsito rápido (BRT), franjas táctiles en el piso dirigen a los pasajeros desde las barreras de boletos directamente a las puertas de embarque de los andenes. Corren paralelos a los bordes del andén a una distancia segura detrás de los postes de advertencia, lo que garantiza una cola ordenada de pasajeros y evita caídas accidentales del andén.

2. Aceras peatonales y plazas urbanas: en los paisajes urbanos municipales, franjas táctiles direccionales marcan rutas peatonales seguras a través de plazas amplias, guiando a los peatones con discapacidad visual a intersecciones señalizadas, rampas en las aceras y entradas a instalaciones públicas.

3. Edificios de oficinas comerciales e instalaciones públicas: dentro de centros cívicos, hospitales, universidades y torres comerciales, franjas de piso táctiles conectan los vestíbulos de entrada principales con los ascensores, los mostradores de recepción, las escaleras principales y los baños accesibles.

4. Escaleras mecánicas, pasillos móviles y accesos a escaleras: se colocan franjas táctiles perpendiculares o paralelas al tráfico direccional que conduce a los sistemas de transporte mecánico, brindando señales visuales y físicas antes de ingresar a las superficies de escalones móviles.

Consideraciones de ingeniería de materiales y durabilidad

La selección de materiales para las tiras de piso táctiles impacta directamente en la resistencia a la corrosión, el desgaste mecánico, el rendimiento antideslizante y el costo total del ciclo de vida.

En la ingeniería de accesibilidad industrial, la durabilidad del material bajo impactos repetitivos y cargas rodantes pesadas (como carritos de equipaje, fregadoras de pisos y sillas de ruedas) es fundamental. El acero inoxidable de grado 316 representa el estándar de oro para ambientes exteriores corrosivos y zonas costeras marinas debido a su alto contenido de molibdeno, que ofrece una resistencia excepcional a la corrosión por picaduras y grietas. El acero inoxidable de grado 304 sigue siendo una opción rentable para instalaciones comerciales interiores.

Las aleaciones de aluminio extruido, como 6063-T6 o 6061-T6, ofrecen una relación resistencia-peso excepcional y un control dimensional preciso. Las capas de acabado anodizado (de 15 a 25 micrones) protegen las tiras de aluminio de la oxidación y ofrecen opciones de contraste visual en gris oscuro, negro u dorado. Cuando se combinan con inserciones antideslizantes de carborundo mineral, las tiras de aluminio logran una alta estabilidad estructural y índices de fricción antideslizante.

Para proyectos de preservación histórica o interiores arquitectónicos de lujo, las tiras de piso táctiles de latón macizo brindan un acabado cálido y elegante que se pátina naturalmente con el tiempo y al mismo tiempo conserva la integridad estructural bajo el tránsito peatonal.

Métodos de instalación y compatibilidad del sustrato

Las tiras de piso táctiles se instalan utilizando adhesivos estructurales de alta resistencia aplicados en la superficie, fijaciones mecánicas ancladas en vástago o métodos de concreto vaciado directamente en el lugar.

La elección de la técnica de instalación correcta depende de si el proyecto implica una construcción nueva o una modernización sobre pisos terminados existentes. Para pisos existentes de granito, mármol o baldosas de cerámica, perforar orificios en el sustrato para recibir tiras táctiles ancladas al vástago produce la mayor resistencia a la extracción. Las resinas epóxicas o de poliuretano de alto rendimiento anclan el vástago inferior de forma segura al sustrato, aislando la tira de las tensiones cortantes de expansión térmica.

Para aplicaciones de montaje en superficie donde la perforación con núcleo está restringida debido a losas de concreto postensadas o cables de calefacción por suelo radiante, las tiras táctiles de respaldo plano se unen utilizando adhesivos estructurales industriales o cintas adhesivas acrílicas de alta adherencia. La preparación de la superficie es primordial: los sustratos deben limpiarse, desengrasarse, desgastarse mecánicamente y tratarse con imprimadores de sustrato a fondo para lograr la máxima resistencia de unión.

Al moldear nuevas aceras de concreto o explanadas públicas, se pueden incrustar plantillas de tiras táctiles preformadas o barras de anclaje fundidas directamente en el concreto húmedo, creando un conjunto estructural integrado que elimina los riesgos de falla de la unión adhesiva a largo plazo.

Estándares regulatorios y contraste de luminancia

Los estándares internacionales de accesibilidad requieren tiras de piso táctiles para mantener perfiles dimensionales específicos y lograr un contraste de luminancia visual obligatorio con los sustratos de piso circundantes.

Los organismos reguladores de todo el mundo, incluida la Ley de Estadounidenses con Discapacidades (ADA), la norma europea EN 17210, ISO 23599 y la norma australiana AS/NZS 1428.4.1, imponen criterios precisos de rendimiento geométrico y óptico para los indicadores táctiles. Un principio fundamental en todos los mandatos de accesibilidad es el contraste de luminancia: la diferencia del valor de reflectancia de la luz visual (LRV) entre el indicador táctil y el material de pavimento adyacente.

El contraste de luminancia garantiza que las personas con baja visión puedan detectar visualmente trayectorias táctiles en condiciones de luz ambiental. El contraste se calcula utilizando la fórmula de laboratorio de Bowen-Erb o CIE:

Contraste LRV (%) = | (B1 - B2) / (B1 + B2) | x100

Donde B1 es el valor de reflectancia de la luz del sustrato del piso y B2 es el valor de reflectancia de la luz de la tira táctil. La mayoría de los estándares internacionales especifican un contraste de luminancia mínimo del 30% para tiras táctiles integradas de un solo color y hasta el 45% o 60% para tiras discretas de varios colores.

Protocolos operativos y de mantenimiento

El mantenimiento de rutina de las tiras táctiles para pisos implica pruebas antideslizantes periódicas, inspección de sujetadores mecánicos, limpieza segura con productos químicos y verificación de la unión del sustrato.

Para mantener la seguridad y el cumplimiento a largo plazo, los administradores de las instalaciones deben establecer un protocolo de mantenimiento proactivo para todas las tiras de piso táctiles direccionales instaladas. El aceite, la suciedad, la cera limpiadora o la suciedad industrial en suspensión en el aire acumulados pueden degradar la textura de la superficie, reduciendo drásticamente los índices de resistencia al deslizamiento y oscureciendo el contraste visual de luminancia.

Nota de mantenimiento: Los equipos de limpieza deben evitar el uso de limpiadores químicos altamente ácidos o fuertes a base de cloro en las tiras táctiles metálicas, ya que estos agentes destruyen la capa protectora pasiva de óxido de cromo en el acero inoxidable y causan una rápida oxidación en las superficies de aluminio anodizado. Utilice detergentes enzimáticos de pH neutro combinados con cepillos giratorios de nailon de baja presión. Realice periódicamente pruebas de resistencia al deslizamiento del péndulo (BS 7976-2 / AS 4586) para verificar que los rellenos de carborundo antideslizantes mantengan un valor de prueba de péndulo (PTV) mínimo de 36 en condiciones húmedas. Inspeccione los anclajes del vástago anualmente para volver a sellar cualquier grieta fina en las juntas dinámicas antes de que el ingreso de humedad comprometa la unión adhesiva del contrapiso.

Conclusión técnica y perspectivas de la industria

Las franjas táctiles en el piso son un componente esencial de ingeniería de accesibilidad que proporciona a los peatones con discapacidad visual una guía direccional segura, continua y autónoma a través de la infraestructura pública.

Diseñar y especificar indicadores táctiles efectivos de la superficie del suelo requiere equilibrar el rendimiento mecánico, la selección de materiales, la estética arquitectónica y el estricto cumplimiento de estándares internacionales como ISO 23599 y las pautas ADA. Ya sea que se desplieguen barras de acero inoxidable de grado 316 en terminales ferroviarias costeras o tiras de relleno de carborundo de aluminio en las explanadas de aeropuertos con mucho tráfico, priorizar la preparación adecuada del sustrato, el anclaje estructural y el cálculo del contraste de luminancia es clave para el éxito del proyecto a largo plazo.

Para los arquitectos, consultores de accesibilidad y contratistas de adquisiciones de ingeniería, la selección de soluciones táctiles direccionales probadas y diseñadas específicamente garantiza que los activos del edificio brinden seguridad, cumplimiento legal y refinamiento arquitectónico. Para obtener hojas de datos detalladas de ingeniería de productos, dibujos de instalación CAD y soluciones de fabricación personalizadas, explore nuestra amplia gama de productos de accesibilidad arquitectónica de alto rendimiento en YK Runyan Accessibility Solutions.
